體育場館音擴聲系統解決方案
一、體育場館的特殊性
體育場館音擴聲系統解決方案中包含音頻、視訊、燈光系統、控制系統，首先要解決以下幾個特別問題，1、場館的面積大且空曠，在聲音方面容易產生回聲，導致語言擴聲渾濁不清晰；2、場館內的形狀不規則，容易導致不同的位置聲音大小不一；3、觀眾的座位方向不一致，顯示系統應照顧到每個區域的觀眾；4、場館的空間大，無論是音頻、視訊、燈光系統的前端設備與后端設備傳輸距離長容易出現不穩定。
二、設計目標
體育場館為綜合性多功能場館，其功能除滿足體育比賽、訓練和體育活動外，還要滿足各類大型會議、大型慶典、文藝演出以及文化娛樂活動。
三、設計思路
建筑聲學設計指標
建筑聲學設計參照中華人民共和國 建設部JGJ/ T131-2000 <體育館聲學設計及測量規程>和建設部JGJ/ 31-2003 <體育建筑設計規范>的有關指標及要求：（1）保證語言清晰為主。（2）不得出現聲聚焦、回聲、顫動回聲等音質缺陷。
等級 一級 二級
聲學特性 最大聲壓級（空場穩態峰值聲壓級dB） 100Hz—6.3 KHz范圍內平均聲壓級≥110dB 125Hz—4KHz范圍內平均聲壓級≥103dB
傳輸頻率特性 40Hz—12.5KHz以及80Hz—8KHz的平均聲 壓級0 dB, 63Hz—8KHz以及125Hz—4KHz的平均聲 允許+4- -8 dB，且在80Hz—8KHz內允許≤±4 dB 壓級0 dB,允許+4- -10 dB，且在125Hz—4KHz內允許≤±4 dB
傳輸增益（dB）
聲場不均勻度（dB） 100Hz≤10 dB 1KHz和6.3KHz≤8 dB 1KHz和4KHz≤8 dB
總噪聲級dB（A） 40 45
失真度 7% 10%
大型場館顯示設計標準
（1）體育場館顯示大屏的安全性能應符合SJ/T11141-2003標準中5.4要求，可靠性要符合標準中5.10要求。（2）在背景照度小于20lx時，LED顯示屏的對比度應能達到100e1.白場色品坐標根據使用環境在色溫5000K-9500K之內可調，按CIE1931色度系統，允差為△x∣≦0.030,∣△y∣≦0.030。（3）多種輸入方式的兼容性需求。
四、設計原則
目標定位：（1）突出以人為本、按需設計、量體裁衣的原則,充分考慮體育館的使用特點和需求，做到量體裁衣按需設計。（2）工程上采用主流技術、主流產品。
產品的要求：（1）優秀品牌為主。（2）性能穩定、原裝。（3）相應系統預留擴充擴展接口。（4）最高性價比。
可靠性、實用性、安全性和易維護性
系統的開放性、兼容性，能與其它系統無縫集成

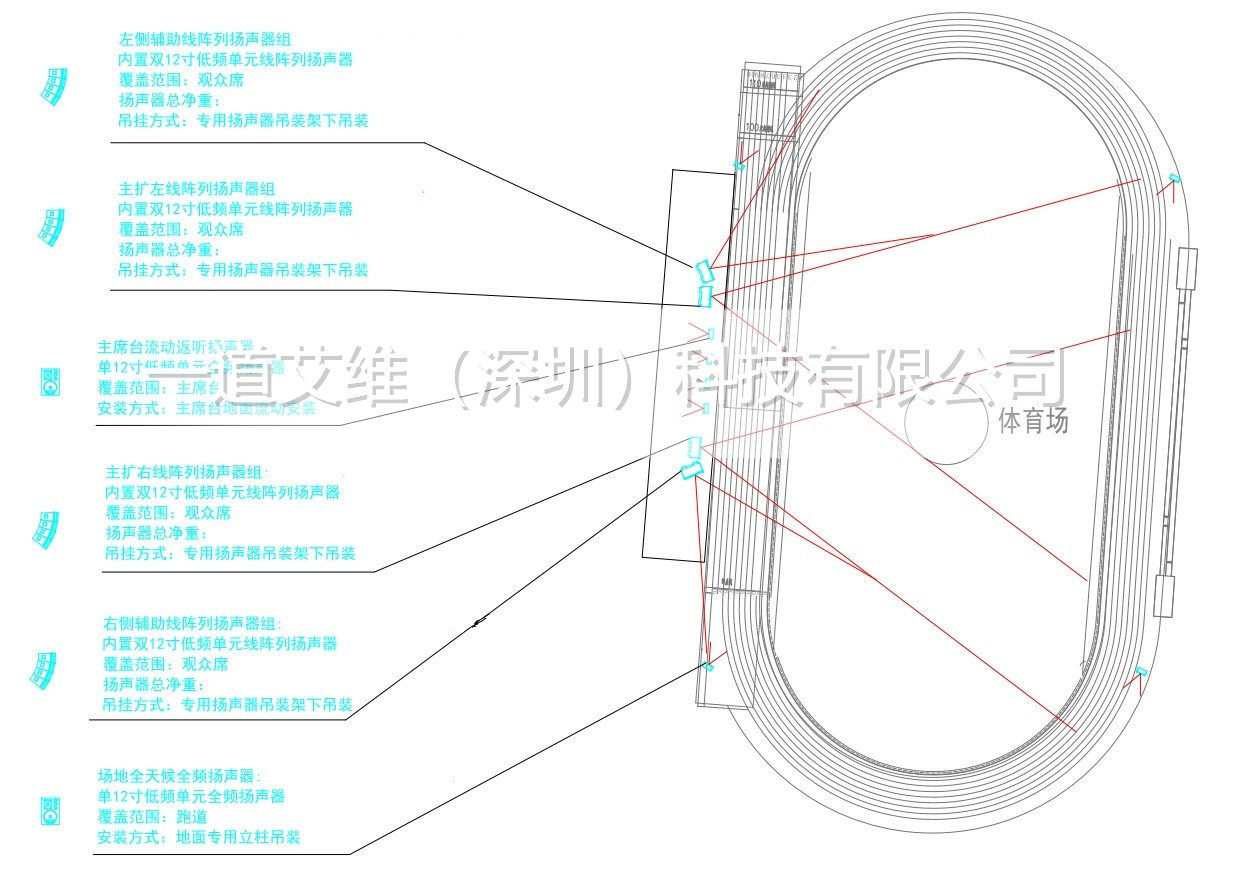

五、系統拓撲圖

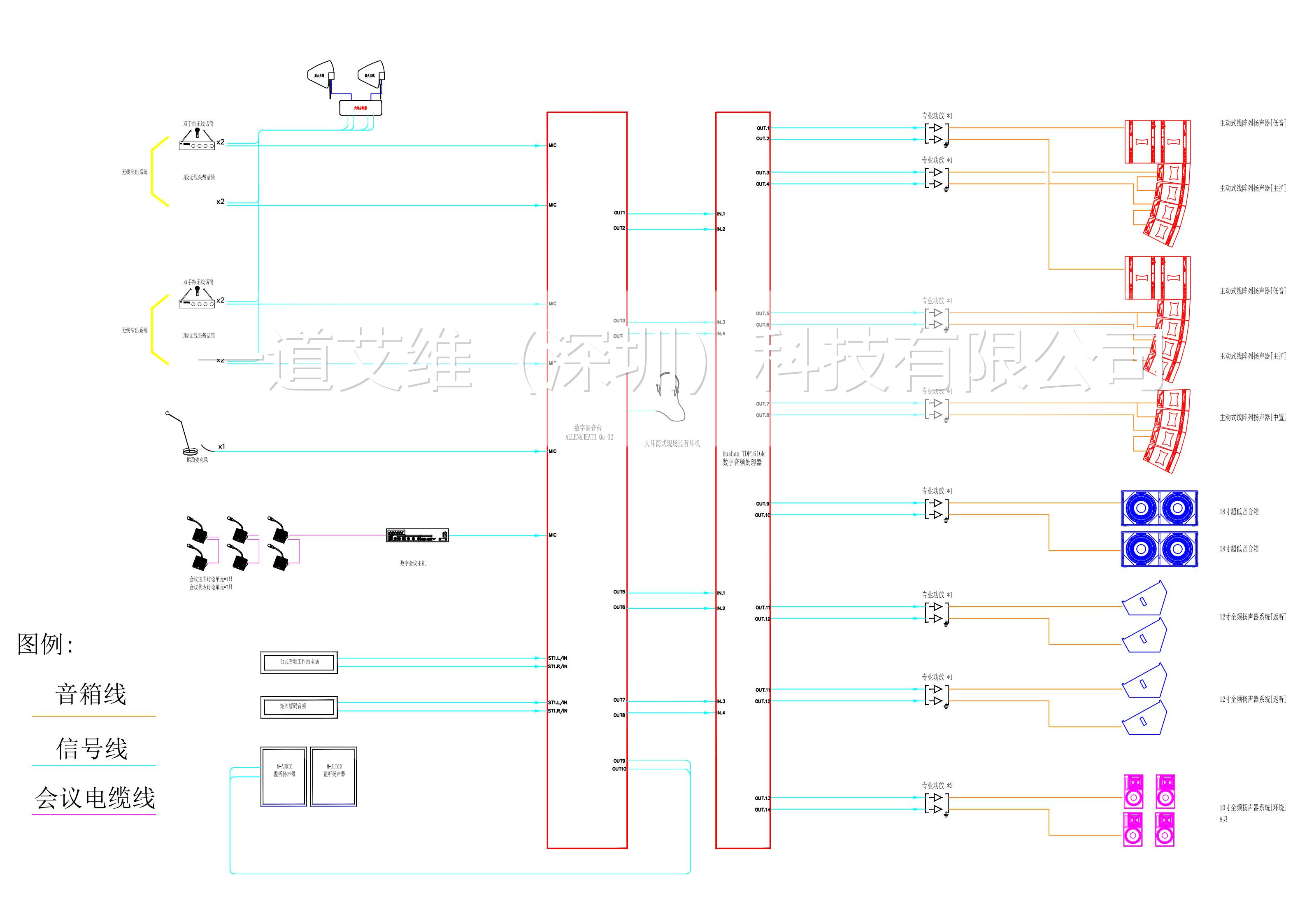

擴聲系統拓撲圖
燈光系統拓撲圖
